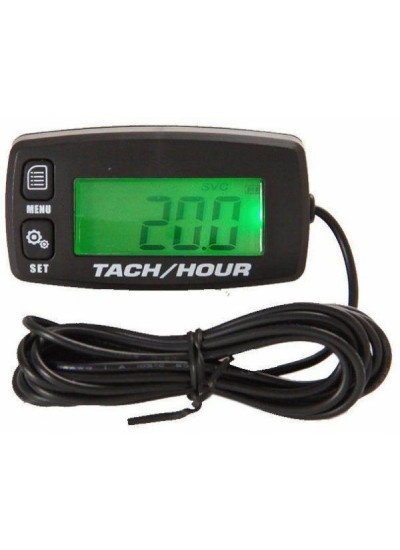

Тахометр и счётчик моточасов для лодочного мотора RL-HM032R

Описание товара

Тахометр со сменной батарейкой! Для 2х и 4х тактных бензиновых моторов.

Влагозащищенный, идеально подходит для лодочных моторов и иной мототехники. Экран имеет встроенную подсветку. Предназначен для измерения числа оборотов в минуту и времени работы бензинового двигателя внутреннего сгорания (подходит для 2 и 4 цилиндровых бензиновых двигателей) подключается к свече зажигания двигателя (сигнальный провод наматывается вокруг свечного провода, дополнительное питание и заземление не требуется),работает в режиме счетчика моточасов и в режиме тахометр;

фиксирует максимальные обороты двигателя текущего трека; обнуляемый и необнуляемый (накопительный) счетчики моточасов.

Технические характеристики:

Комплектация:

• Тахометр - 1 шт.
• Батарея CR2032 - 1 шт.
• Липучка на скотче для крепления к ПЛМ — 1 комплект
• Хомут пластиковый - 2 шт.

Важное предупреждение:

1. Пожалуйста, используйте прибор строго по назначению. Следуйте указаниям инструкции.
2. Пожалуйста, не пытайтесь самостоятельно разобрать прибор или его отдельные части.
3. Прибор влагозащищен. Он может быть использован при высокой влажности, под дождем, но не под водой.
4. Мощная вибрация или сильный удар могут привести к поломке прибора.
5. Неправильная установка отсека для батарейки на задней стенке прибора может привести к запотеванию передней панели прибора и попаданию влаги внутрь прибора.
6. Поскольку данный прибор имеет экран с подсветкой, его энергопотребление достаточно большое. Когда батарейка села, пожалуйста, извлеките ее из прибора как можно скорее. Данный прибор работает от батареи типа CR2032.

Инструкция по эксплуатации:

Настройки рабочих тактов

1. Нажмите MENU шесть раз при горящем индикаторе TOT и негодящей подсветке для входа в интерфейс управления рабочими тактами. По умолчанию установлено 1P1R

2. Для входа в режим установки тактов нажмите и удерживаете MENU в режиме управления рабочими тактами до тех пор, пока заданные по умолчанию установки 1P1R не начнет мигать. Кратковременно нажатие SET позволит выбрать режим.

3. Возможные режимы:

• 1P1R 1 искра на один оборот 6P1R 6 искр на один оборот
• 2P1R 2 искры на один оборот 3P2R 3 искры на два оборота
• 3P1R 3 искры на один оборот 5P2R 5 искр на два оборота
• 4P1R 4 искры на один оборот 1P2R 1 искра на 2 оборота

Частота обновления данных о вращении коленчатого вала (КВ)

1. Нажмите MENU семь раз при горящем индикаторе TOT и негодящей подсветке для входа в настройки частоты обновления данных о вращении коленчатого вала. Частота обновления по умолчанию 0,5 сек.

2. Для входа в режим частоты обновления данных о вращении коленчатого вала нажмите и удерживайте MENU до тех пор, пока не начнут мигать исходные данные. Кратковременное нажатие SET позволит выбрать режим.

3. Частота обновления может быть установлена: 1.0 – обновление каждую секунду

0,5 – обновление каждые ½ секунды

Обороты в минуту

1. RPM – показывает текущее количество оборотов КВ

2. При выключенном ПЛМ ЖК-дисплей переходит из режима RPM в режим TOT автоматически, где отображается общее количество моточасов.

Максимальные обороты КВ

1. Для просмотра максимального количества оборотов нажмите MENU пять раз при горящем индикаторе TOT и негодящей подсветке. Здесь отображается максимальное количество оборотов КВ с последнего запуска ПЛМ.

2. Всякий раз при выключении и включении ПЛМ данные обновляются.

Предупреждение о превышении допустимого количества оборотов КВ

1. Для установки сигнала о предупреждении превышения количества оборотов КВ нажмите MENU четыре раза при горящем индикаторе TOT и негодящей подсветке. По умолчанию сигнал о превышении оборотов стоит на 8500 об/мин.

2. Для установки числа максимальных оборотов нажмите и удерживайте MENU в режиме редактирования оповещения числа до тех пор, пока не начнут мигать исходные данные. Кратковременное нажатие SET для увеличения и MENU для уменьшения сигнализатора допустимых оборотов.

3. При превышении числа установленных допустимых оборотов индикатор RPM и число оборотов начнет мигать. Индикация будет мигать 5 раз 3 секунды, затем прекратит мигать на 3 секунда, и так циклически будет повторяться.

Дисплей моточасов

При выключенном ПЛМ ЖК-дисплей показывает общее количество наработанных моточасов.

Подсветка

Однократное нажатие MENU или SET включает подсветку, которая выключится автоматически.

Таймер наработки ПЛМ

1. При выключенной подсветке и горящем индикаторе TOT дважды нажмите MENU. Отобразится время работы.

2. Длительное нажатие MENU в этом режиме сбросит таймер.

Дисплей межсервисного интервала и его установки.

1. При горящем индикаторе TOT и негодящей подсветке трижды нажмите MENU для перехода в режим установки межсервисного интервала SVC, который ведет обратный отчет.

2. Длительное нажатие MENU для входа в режим редактирования межсервисного интервала SVC. Данные на дисплее начнут мигать. Для увеличения нажмите SET для уменьшения MENU.

3. По умолчанию межсервисный интервал установлен на 20 м/ч. Возможный диапазон установки 0-200 м/ч. После установки необходимого значения тахиметр автоматически перейдет в режим TOT, что означает подтверждение успешной установки межсервисного интервала. При наработке ПЛМ до установленного значения дисплей начнет мигать.

4. Для отключения оповещения нажмите SET или MENU.

5. При отключении оповещения таймер меж сервисного интервала автоматически начнет обратный отчет заново заданным ранее диапазоном до ТО.

6. Если интервал установлен на 0H то обратный отчет до ТО отключен.

При остановке ПЛМ и отсутствии действий с тахиметром в течении 10 секунд ЖК-дисплей автоматически сохранит все данные и перейдет в режим TOT (режим моточасов).
